我们的【隔离开关触指压力测试仪】_灭磁过电压测试装置资质认证视频现已上线,从细节到整体,从外观到性能,让您了解它的每一个方面。


以下是:【隔离开关触指压力测试仪】_灭磁过电压测试装置资质认证的图文介绍

天正华意电气设备(湖南省分公司)于2016年成立,坐落于美丽的湖南,是一家致力于集销售 工频交流耐压试验装置公司,并可根据客户的要求,定做客户所需的 工频交流耐压试验装置产品,以满足 工频交流耐压试验装置市场需求. 公司以“质量为主,用户满意”的企业宗旨,坚持走”科技兴厂,质量取胜”的道路。以产品的质量,客户的信赖求发展。“科学进取,诚信待人,团结务实,雷厉风行“的企业文化。客户用的开心,用的满意使我们长期以来的方向。




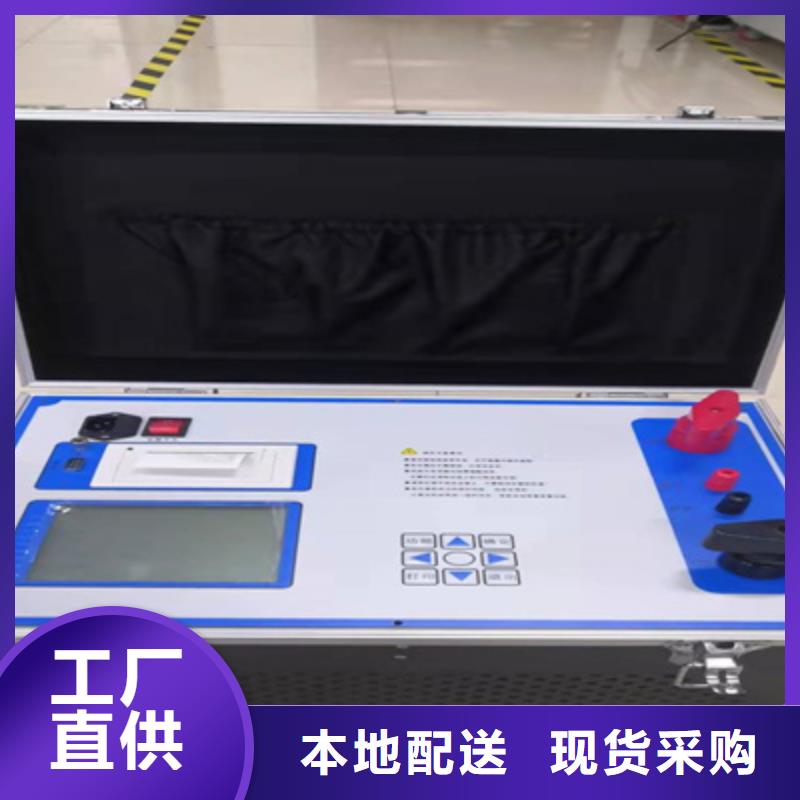

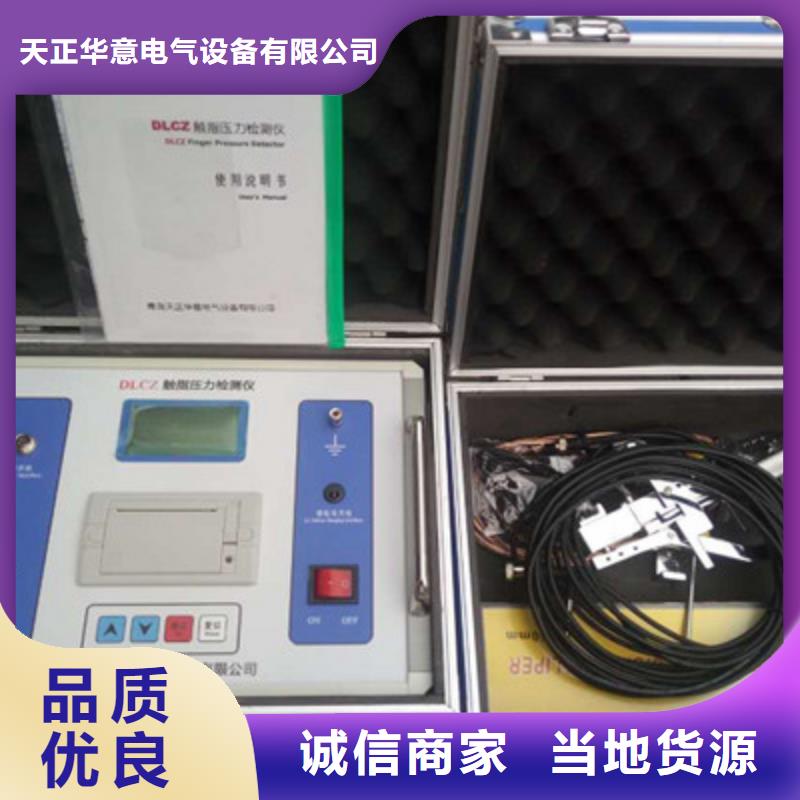

隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压,无击穿和闪络现象。二、结构特征1)基本结构:ABS塑料盒式结构;2)安装方式:便携式;3)重量:<3800g;4)颜色:黑色或黄色;5)表面涂覆:绝缘层;2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机:图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示:图4主机面板示意图传感器接口:可以插入D35-D109传感器;充电口:电池充电口,输入电压不能高于12.6V;电源开关:仪器电源控制开关;操作显示窗:数据操作显示,人机交互界面;打印机:打印测量的数据或者历史数据;接地柱:测量时就近接大地;USB:连接 U盘,可以读取存储测量的数据;




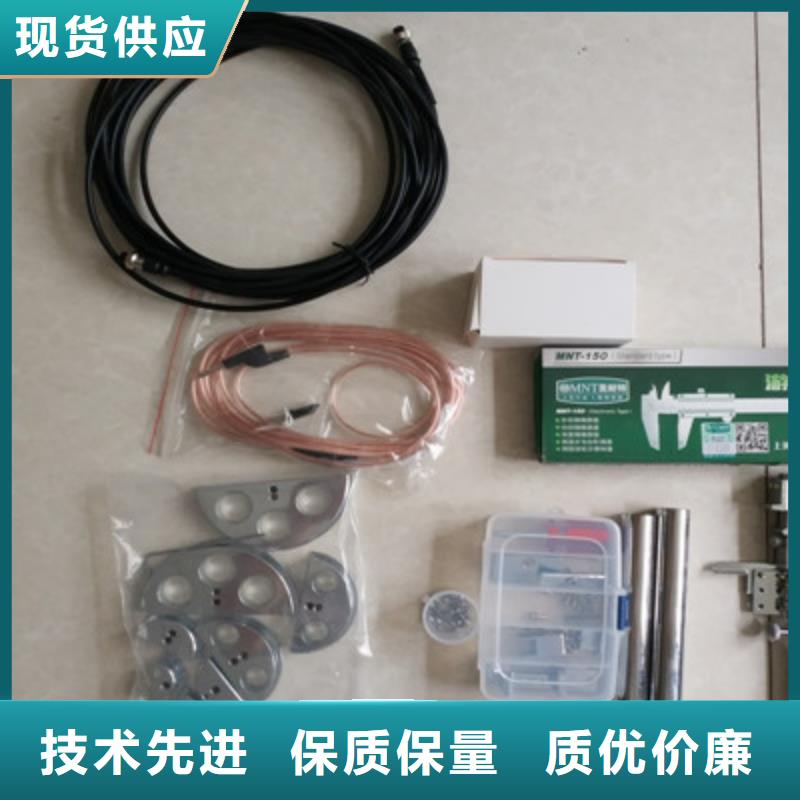

隔离开关触指压力测试仪 仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示:序号 型号 传感器外径(mm) 量程(N) 适应梅花触头规格 梅花触头内径(mm) 正常测量值范围(N) 合格限值(N)1 D35 Φ35 0~500 630A(24片) 33~34 200~260 1802 D49 Φ49 0~500 1250A(30片) 47~48 200~260 1803 D55 Φ55 0~500 1600A(36片) 53~54 200~260 1804 D79 Φ79 0~500 2000A(48片) 77~78 200~260 1805 D109 Φ109 0~500 2500A(64片) 107~108 400~460 3803150A(64片) 107~108 400~460 3804000A(82/84片) 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后,仪器进入开机界面。测试步骤:1、选择合适传感器,将传感器航插端和仪器连接。2、在开机界面按上下键,选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮,选择需要测试相别。5、将光标移动到“归零”按钮,使测量值归零,触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮,记录测量相别数值。7、移动光标到“相别”,测量其他相触头。8、测量完成后,可移动光标,选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮,按确定键,可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下,仪器出厂时传感器与主机已经校准,不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示:D35标准尺寸:Φ35 D49标准尺寸:Φ49D55标准尺寸:Φ55 D79标准尺寸:Φ79D109标准尺寸




隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号;三相直流电流信号; 两对开入量;两对通用开出量。2.功能特点 “工控机+10.4寸真彩液晶屏”内嵌一体化设计;◆采用全新的机箱结构及操作面板设计,内部结构模块化、模块智能化,多个快捷功能键,操作简便;◆更加轻小,便于携带,是外出调试人员的利器;◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统,输出范围0-500mVDC,具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL+△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗<1000VA交流供电220V±20%(47~63Hz)直流保护电压小信号直流电压三相通道输出,每相500mV DC小分辨率0.01mV准确度0<U<100mV,±0.1mV;100<U<500mV,±0.1%直流保护电流小信号直流电流三相通道输出,每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源(选配)直流电压两相通道输出,每相10V DC小分辨率0.001V准确度0<U<1V,±1mV;1V<U<10V,±0.1%开关量两对开入量,两对开出量;可接空接点及带电位接点(0~250V)尺寸265mm×330mm×100mm(H×W×D)重量 <7.5kg 单位名称:青岛天正华意电气设备有限公司税 ???号:788839J公司地址:青岛平度市李园街道办事处平安路2号电 ???话:




隔离开关触指压力测试仪测量方法4.4.1将调整好的模拟触头在需要测量的触指与触头接触线处,用手握住手柄使前端张开至a值,此时测试仪液晶上显示两组数字,一组是随模拟触头感受压力的大小显示瞬时值,随着压力值的微小变化,数值都有变化;另一组跟踪模拟触头感受压力的峰值(值)压力显示并自动锁定。整个测量采样过程多记录为3分钟,此过程中,观察液晶显示数据,大约3-5秒测试完成后,当用户发现测量值基本稳定后,按一下【确定】键完成测量。此时数据可以选择存储U盘中。此时屏幕提示是否打印数据,如果需要打印,则按一下【确定】键即可;或者按一下向下键 →【确定】键,选择重新再次测试。智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用7吋触摸屏进行所有的参数及开关操作,抛弃所有机械按键或旋钮,从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置不可或缺的设备。它与各类微机型继电保护测试装置配合使用,可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作,确保成套继电保护装置工作的完整性、可靠性,提高装置的校验质量。
