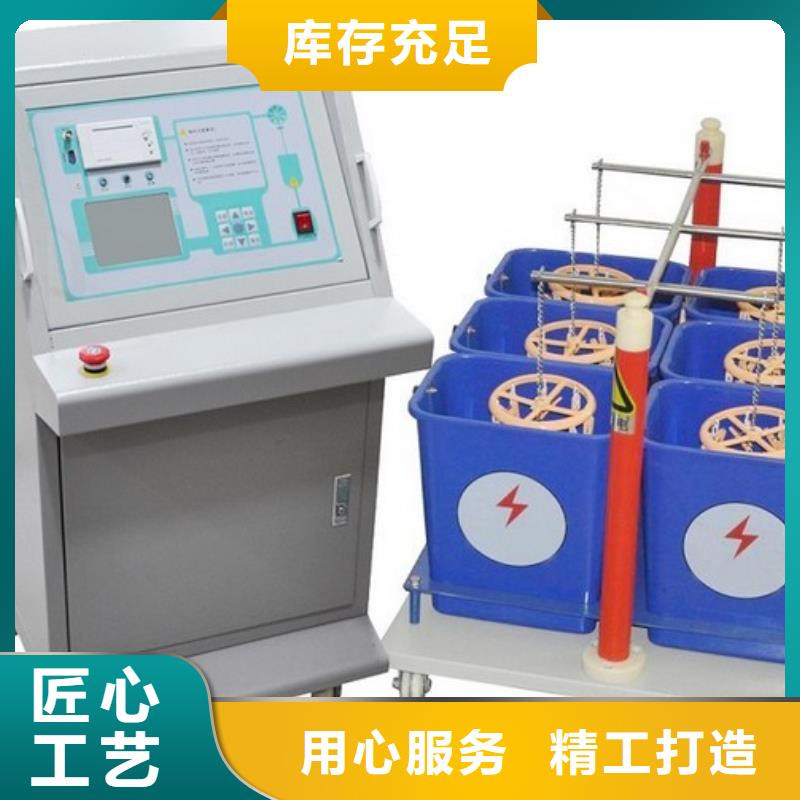

绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。

绝缘鞋手套耐压装置为了配合实施电网公司颁发的《电力工器具性试验规程》（即DL/T1476-2015），本公司根据多年的工器具试验经验，研制了力学机械性能实验设备。该机可以完成《规程》中规定的所有工器具（带、脚扣、升降板、竹（木）梯、帽）的力学性能性试验。本试验机由龙门液压架、帽试验台和包括单片机测控系统的控制柜组成，具备手动操作和自动操作系统。在自动操作系统中，通过键盘和人机对话可直接选择工器具名称进行性试验，也可自行设定参数进行其它种类器具的力学性能试验，所有的试验参数和操作提示、工作图线均显示在液晶屏上，试验结束后能打印出试验报告。性试验项目：1、大腰带（围杆带、围杆绳）2、小腰带（护腰带）3、脚扣4、升降板5、腰绳6. 竹（木）梯（选配）7. 帽本机也可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。本机特点：1、项目齐全，包括所有电力工器具的力学性能试验2、汉字菜单显示，人机对话操作3、加载平稳，无过冲现象，保护被测样品4、峰值记录（常用于帽和其他破坏性试验）5、可手动或/自动操作，操作方便、准确6、可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。技术参数拉力20KN小速度：30 mm /min（另分快、慢档）高度：2500mm 行程：1000 mm冲力：20KN准确度级别：1.0力值设定小示值：0.001kN电源：三相380V＋5％；50 Hz 安装尽寸： 控制柜：长1000mm， 宽750 mm，高1200 mm 受力架：长1020mm， 宽750mm，高1550mm帽：长600mm， 宽380mm，高1500mm

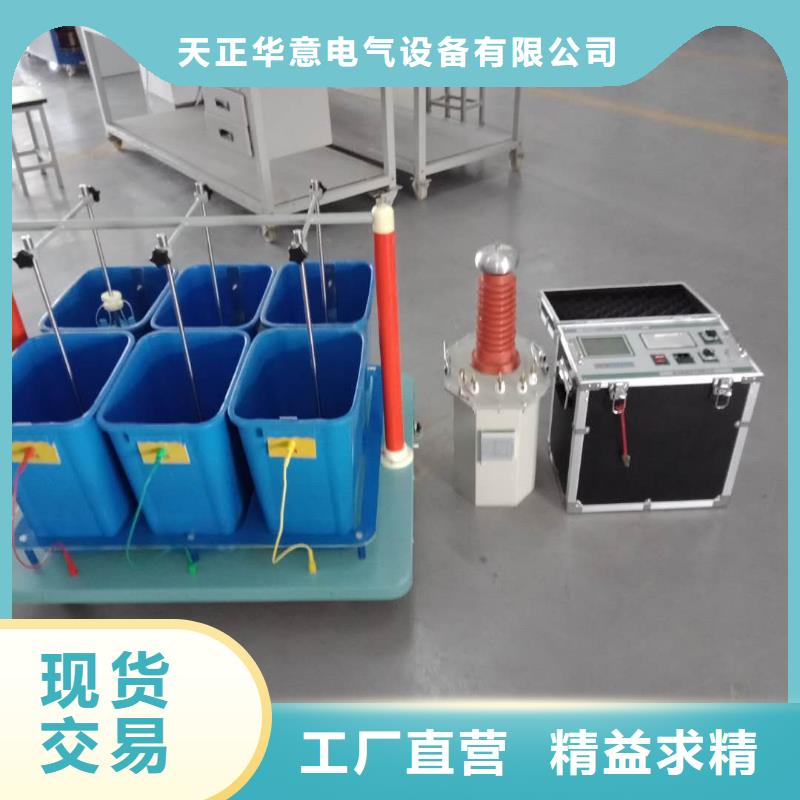

绝缘鞋手套耐压装置绝缘鞋和绝缘手套的电性能要求。4.2.3查询测试结果进入主菜单，选择“查询试验结果”项，按“确认”键进入查询试验结果子菜单。可查阅任一序号下试品参数、全自动耐压试验记录及试验结果以及试验日期等项目，按确认键返回主菜单。4.2.4全自动耐压试验设定好试品参数进行试验前，应首先进入“系统设定”菜单中的“系统参数设定”项，输入密码进入，进行“测量线圈电压设定”和“互感器变比设定”，根据所选试验变压器测量线圈电压及CT变比设定。4.2.4.1绝缘靴手套耐压试验试验接线示意图见附图一。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“分断电流”设置：绝缘靴耐压试验设为12mA，绝缘手套耐压试验设为10mA。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮，检查仪器右上角显示的红外通讯状态是否正常，若看不到动画显示请检查红外数据通讯端口是否对正。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动开始以国标要求速度升压，升至设定电压值后保持电压并开始计时。试验过程中高压泄流测控仪通过红外数据通讯端口将8路试品泄漏电流数据实时传递至测试仪并显示。计时时间到，仪器自动降压并保存试验数据。试验过程中如某一路试品击穿或泄流值超过设定值时，该路高压分断机构动作，试品自动脱离高压，其余试品继续试验，同时试验画面相应位置显示试品脱离时试验电压。注意：试验完成后，为保证请在不锈钢导链或弹簧腔上端的挂钩位置将每个试品的高压接入端分别放电。4.2.4.2绝缘杆耐压试验（本项功能为选配功能，本套设备不含）试验接线。
