变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。

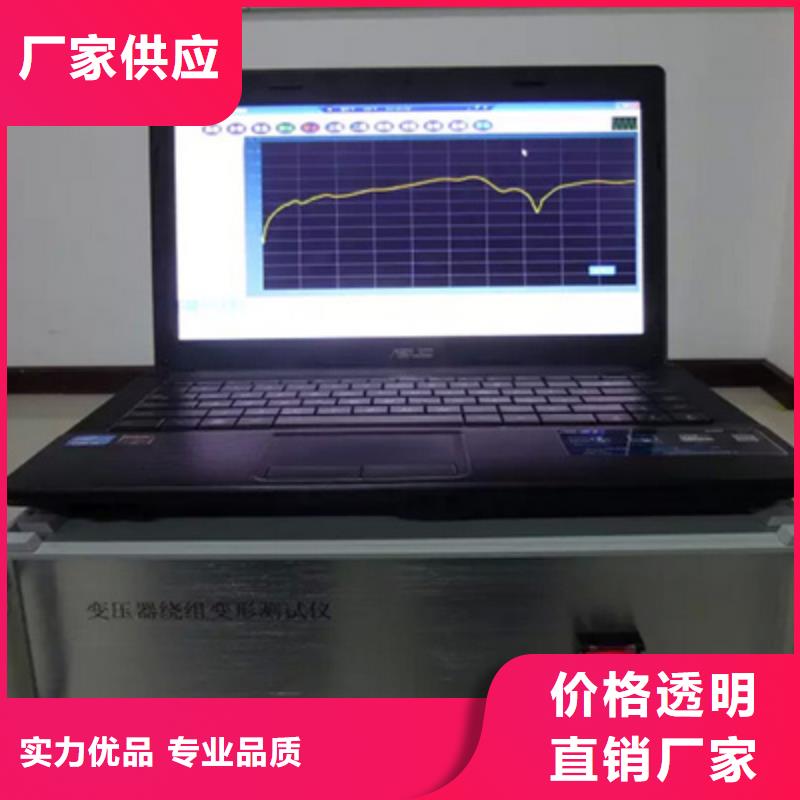

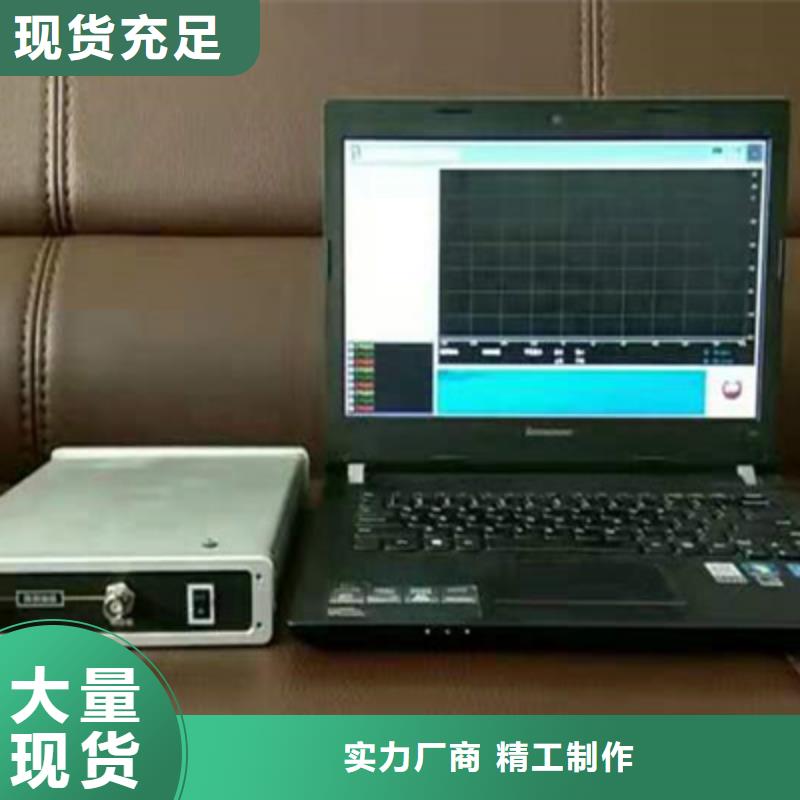

变压器绕组变形测试仪数据回显本系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。E区中的曲线共分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。因此，需要保证用于分析的曲线在同一组别内，否则无法得到正确的分析结果。选择好曲线后，点击“分析”，系统会在左侧弹出报告显示窗口，其余与4.3描述操作一致。4.5报告保存位置报告保存到D盘文件夹下，文件夹层级为D:\ 变压器绕组变形测试报告\测试报告＋打印时间.doc或测试报告＋打印时间.jpg。报告可能是WORD文档或者JPG图片，依据在保存时的选项而定。五 设备维护本节提供基本的维护资料，请尽量不要尝试去拆装、更改和维修变压器绕组变形测试仪。5.1基本维护定期用干净的布擦拭测试仪及其附件的表面。测试仪应放置在干净、湿度较低的位置，并防止脏污的灰尘进入测试仪内部。仪器不用时放入包装箱，包装箱平时至于平放状态。5.2高级维护由本公司的专业技术人员负责进行。六 订购与服务6.1仪器主机自出厂之日起三年内，属产品质量问题免费包修；其他原因造成的损坏，公司仅收取维修成本费。6.2公司对产品提供终身维修和技术服务。6.3如发现仪器有异常情况，请及时与公司联系，以便为您提供便捷的处理方案。请勿自行拆卸。 附录1:相关系数与变压器绕组变形程度的关系我公司的变压器绕组变形测试仪严格按照电力行业标准DLT911-2004《电力变压器绕组变形的频率响应分析法》对变压器绕组变形程度进行分析，具体相关系数与变压器绕组变形程度的关系见下表： 相关系数与变压器绕组变形程度的关系（仅供参考）绕组变形程度 相关系数R严重变形 RLF＜0.6明显变形 1.0＞RLF≥0.6或RMF＜0.6轻度变形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常绕组 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF为曲线在低频段（1kHz～100kHz）内的相关系数；RMF为曲线在中频段（100kHz～600kHz）内的相关系数；RHF为曲线在高频段（600kHz～1000kHz）内的相关系数。
