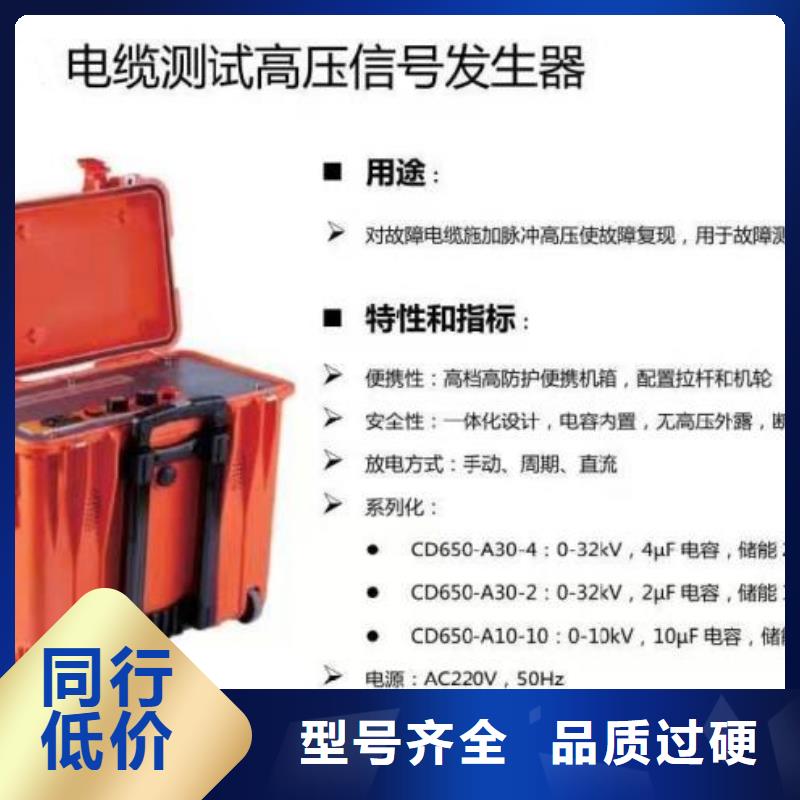

地下电缆管线探测仪 设备组成本设备包括发射机、接收机、空间磁场传感器及相关附件：发射机的接线盘、输出连接线、挂线杆、保护地线等组成。一、发射机在架空线处于离线状态下，向故障线路注入信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。发射机面板如图2-1-1所示：其中：1.控制器见图2-1-2发射机控制器。2.保护地端子：用于连接保护地线，接大地网。3.测试地插座：接工作接地线，接大地网。4.高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。图2-1-2发射机控制器其中：1、按键说明：五向键中的上下键：用于设定输出电流。【中键】用于修改输出方式。【启动】键：启动测试。【停止】键：停止测试。2、工作模式：指示当前工作模式。3、输出方式：断续/连续。断续输出：适用于空间磁场传感器定点方式。连续输出：适用于无线电流传感器定点方式。4、高压输出指示：当启动高压输出后动画指示高压输出，当停止高压输出后，显示绿色，并停止动画。5、输出电流：指示当前输出的电流。6、输出状态指示灯：红灯亮：高压合； 绿灯亮：高压分7、输出限制指示：电压限制：输出已经达到电压，无法继续提高输出电流。功率限制：输出已经达到功率，无法继续提高输出电流。二、接收机接收机用于在架空线正下方探测特征信号，使用时需要插入空间磁场传感器。

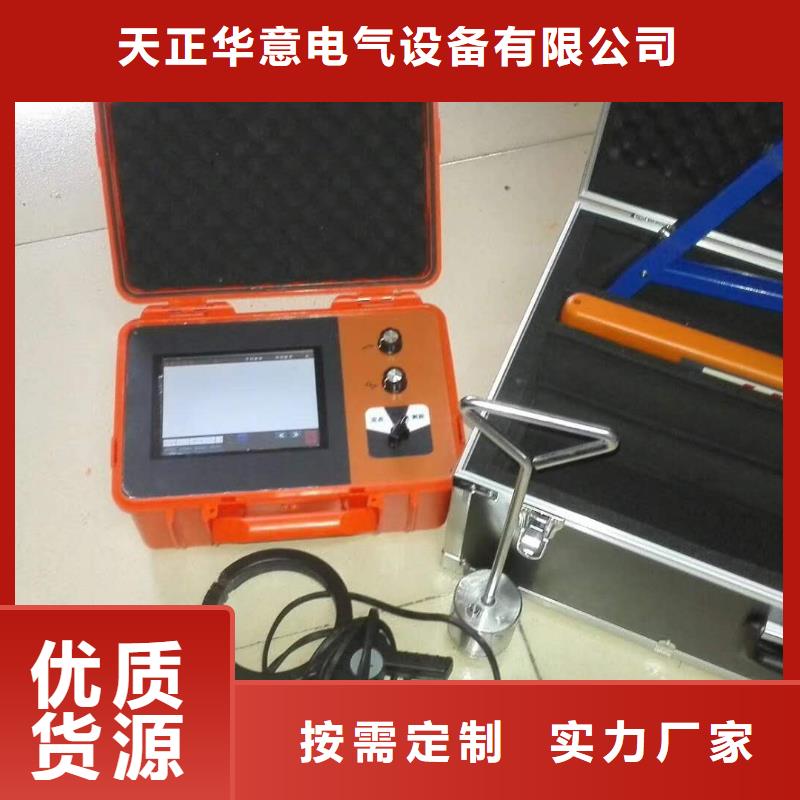

地下电缆管线探测仪多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

地下电缆管线探测仪识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。增益调节：按左右箭头键分别用来减小或增大增益，1-5级，第5级强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。电压测量1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。
